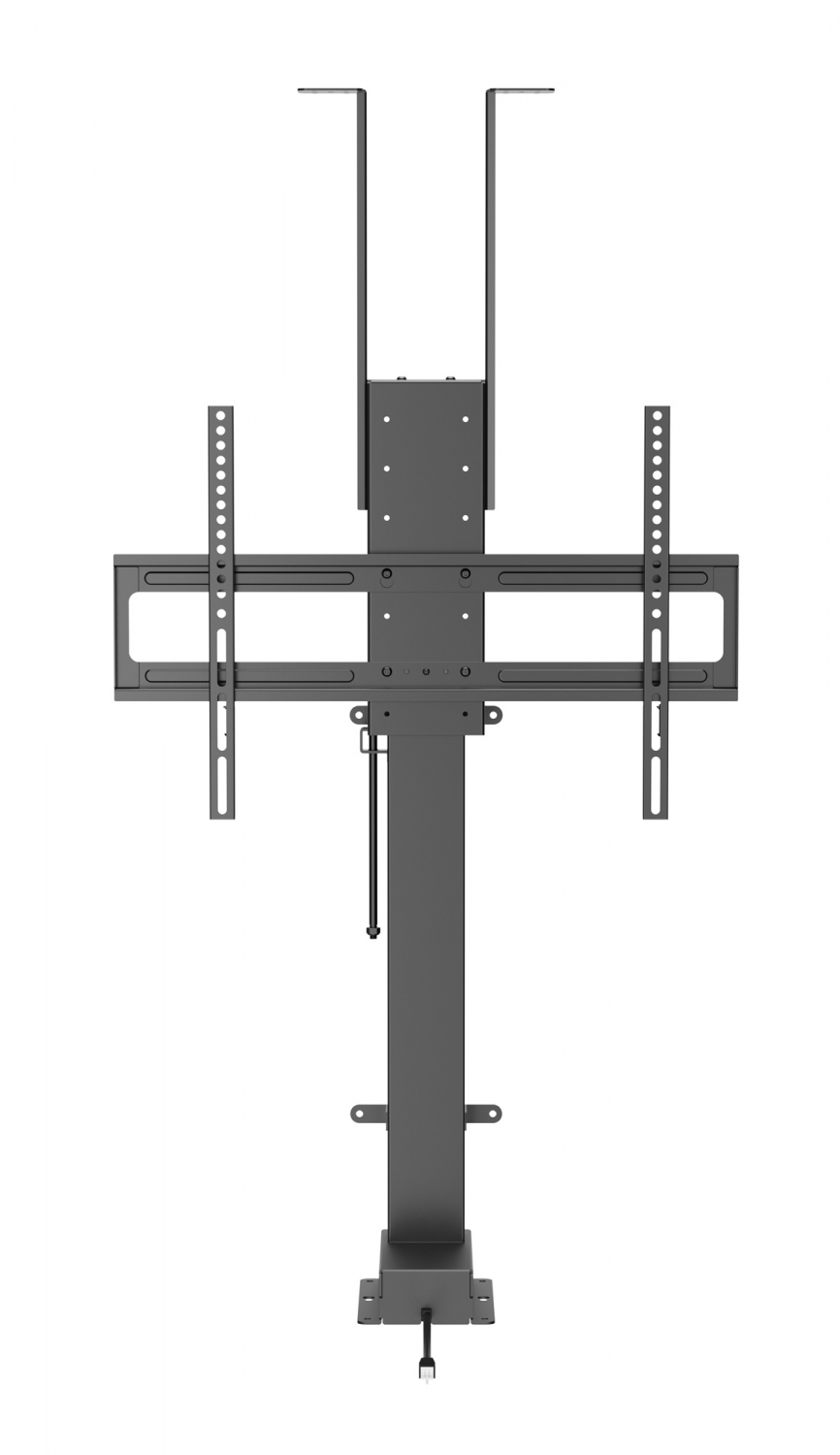

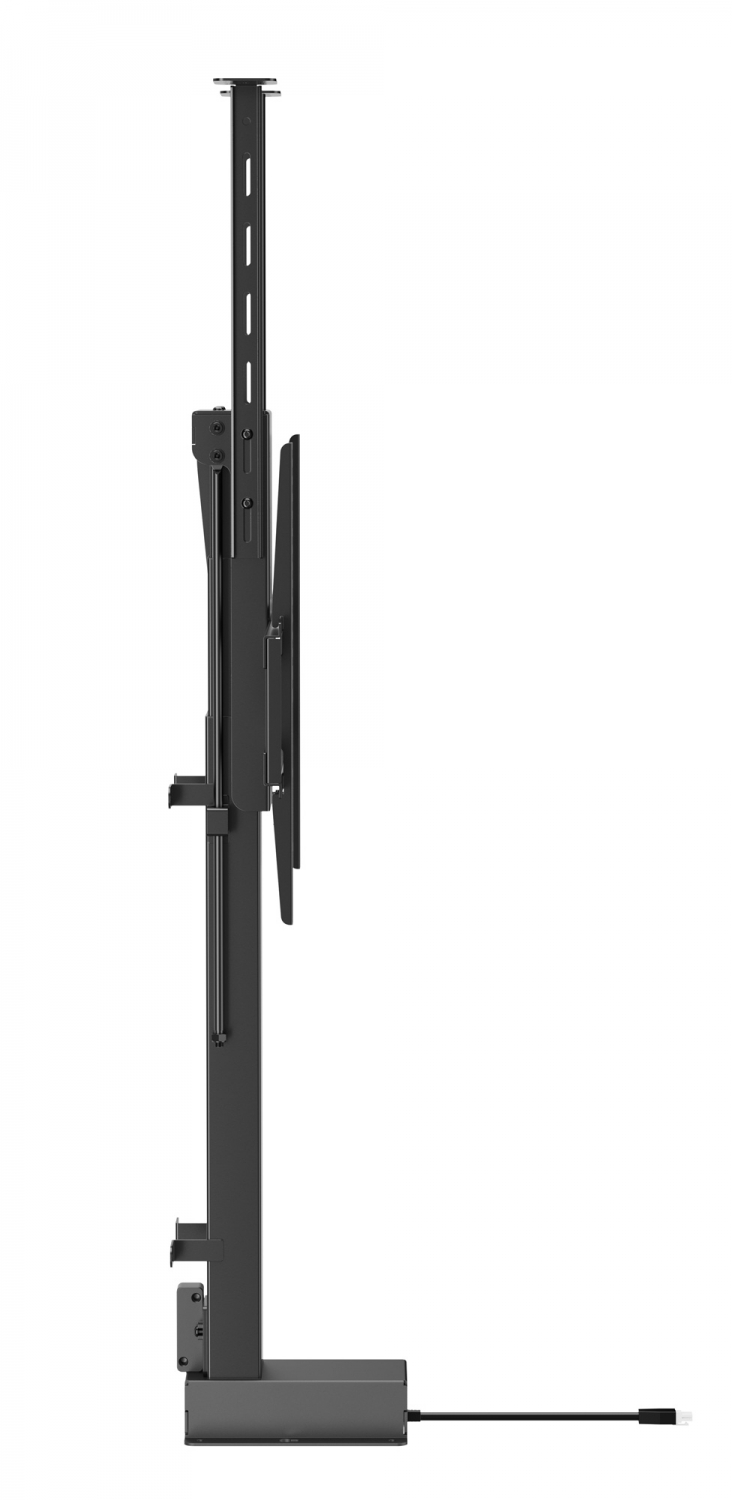

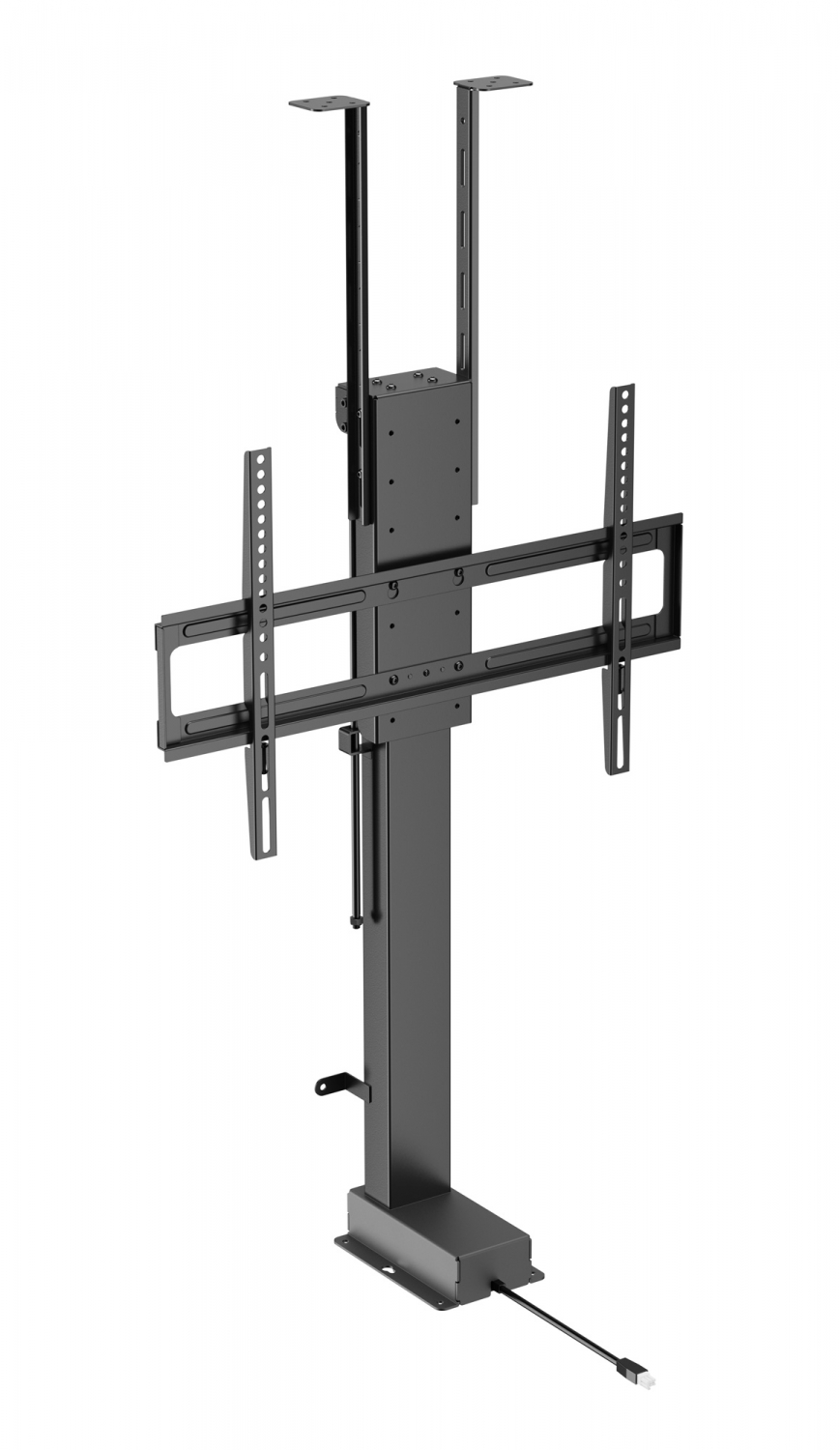

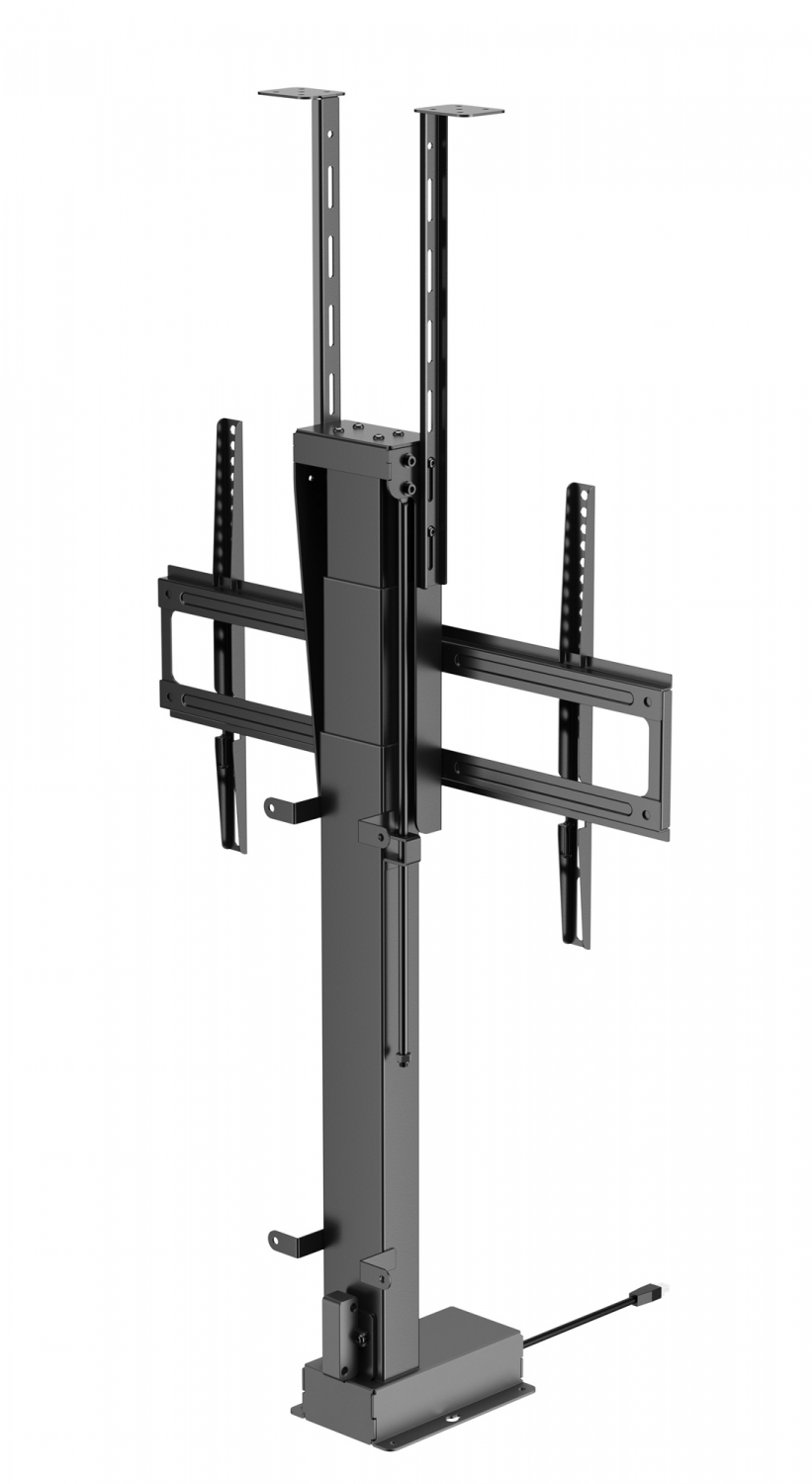

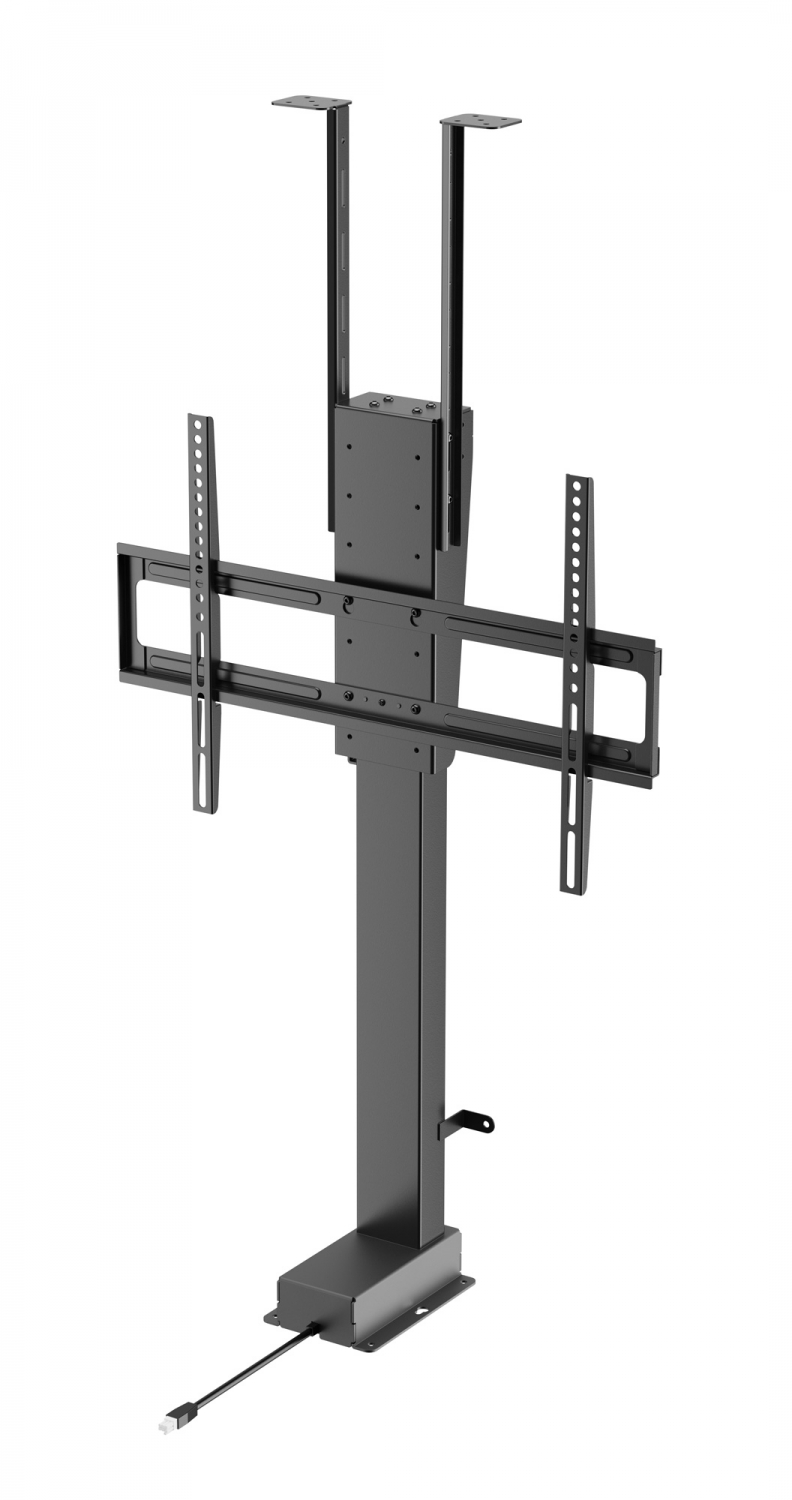

GN33-4 Smart Elektrische TV Lift 37-65 inch beugel wand en plafondMove your mouse over image or click to enlarge
Montage
De exacte hoogte en breedte voor inbouw is afhankelijk van de TV die je gaat gebruiken in combinatie met deze lift. De paal is voorzien van diverse gaten, waardoor je de hoogte nog kunt verstellen op de meest ideale hoogte voor jouw situatie. Zo kun je de TV netjes wegwerken in een kast en naar boven laten komen of aan het plafond bevestigen en naar beneden laten komen. De TV lift is zo ontworpen dat iedereen hem met grote eenvoud kan monteren. Je bevestigd de vloerplaat aan de bodem van de kast of aan het plafond, de achterzijde bevestig je met 2 schroefjes aan de achterwand om de stabiliteit te waarborgen.
Je maakt aan de bovenzijde een uitsparing, welke groot genoeg is voor de TV en deze uitsparing bevestig je vervolgens aan het bovenste horizontale deel (de drager) van de lift. Je bevestigd de verticale armen aan de TV en hangt de TV op het horizontale deel, deze zet je vast, je bevestigd het horizontale deel met de deksel plank van de kast erboven op en je bent klaar. Of je gebruikt de meegeleverde deksel duwer die geschikt is voor een schanierende deksel.
Deze TV lift heeft ook een beveiliging tegen oververhitting.
Als je de lift vaak achter elkaar omhoog en omlaag doet dan zal de thermische beveiliging ingeschakeld worden en kun je de lift tot 30 minuten niet bewegen. Na deze tijd zal de thermische beveiliging weer uitschakelen en kun je de TV lift gewoon weer gebruiken. Dit is wel iets om rekening te houden bij installatie en afstellen van de lift. Het is dus niet nodig om een reset uit te voeren, maar even af te wachten totdat de lift weer werkt.
Specificatie:
Geschikt voor: 37 t/m 65 inch schermen
Draagvermogen: 60 kg
VESA Compatibel: 200x200, 200x300, 300x200, 200x400, 400x200, 300x300,300x400, 400x300, 600x200, 350x350, 500x300, 400x400, 600x300, 500x400, 600x400
Minimale hoogte kast: Afhankelijk van positie hart VESA (midden van de ophanggaten)
Minimale breedte kast: Breedte TV + 0,5 cm beide zijde TV
Minimale inbouwdiepte: 245 mm (ook afhankelijk dikte TV)

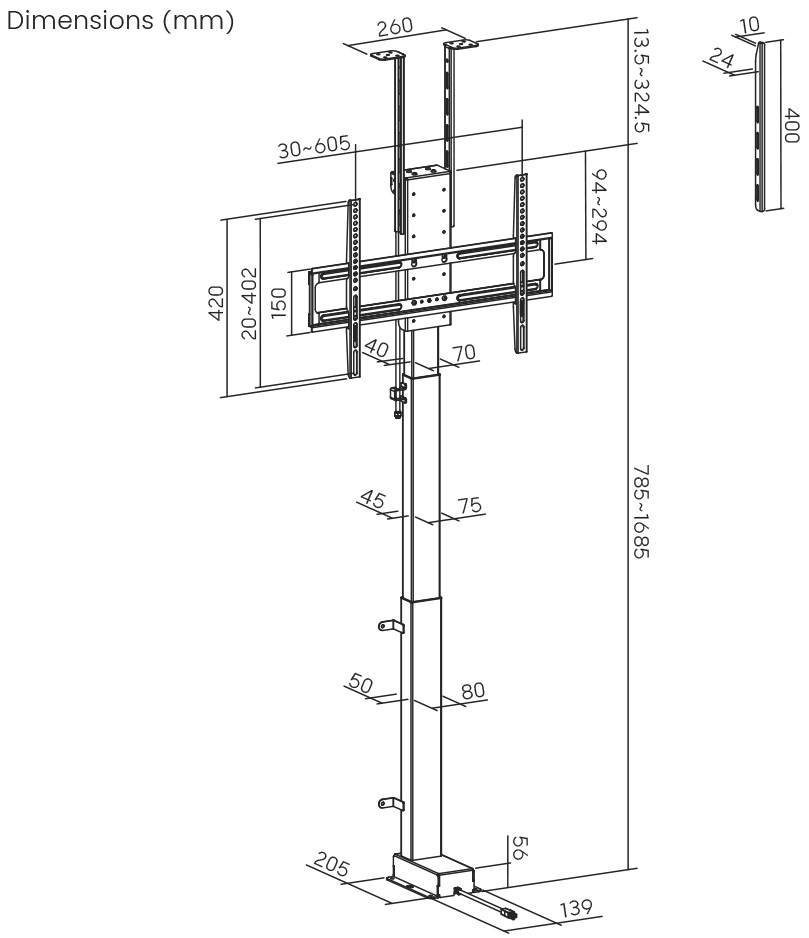

Hoogte 785 - 1685 mm
Totale hoogte verstelling TV lift: 90 cm (900 mm)
Beweging Snelheid: +/- 2 cm per seconde. Draaien 1,5 rpm
Kantelbaar: Nee
Draaibaar: Nee
Bediening: Via RF afstandsbediening, met de Tuya App (via Smartphone of tablet) of via spraak op Google Home of Amazone Alexa
Materiaal: Staal, Kunststof
Afwerking: Kras vaste laag poedercoating
Kleur: Zwart
Bijzonderheid 1: Zowel vanaf vloer als vanaf plafond te gebruiken
Bijzonderheid 2: Zowel met "klepdrager" als "klepduwer"
Garantie: 2 Jaar
De exacte hoogte en breedte voor inbouw is afhankelijk van de TV die je gaat gebruiken in combinatie met deze lift. De paal is voorzien van diverse gaten, waardoor je de hoogte nog kunt verstellen op de meest ideale hoogte voor jouw situatie. Zo kun je de TV netjes wegwerken in een kast en naar boven laten komen of aan het plafond bevestigen en naar beneden laten komen. De TV lift is zo ontworpen dat iedereen hem met grote eenvoud kan monteren. Je bevestigd de vloerplaat aan de bodem van de kast of aan het plafond, de achterzijde bevestig je met 2 schroefjes aan de achterwand om de stabiliteit te waarborgen.
Je maakt aan de bovenzijde een uitsparing, welke groot genoeg is voor de TV en deze uitsparing bevestig je vervolgens aan het bovenste horizontale deel (de drager) van de lift. Je bevestigd de verticale armen aan de TV en hangt de TV op het horizontale deel, deze zet je vast, je bevestigd het horizontale deel met de deksel plank van de kast erboven op en je bent klaar. Of je gebruikt de meegeleverde deksel duwer die geschikt is voor een schanierende deksel.
Deze TV lift heeft ook een beveiliging tegen oververhitting.
Als je de lift vaak achter elkaar omhoog en omlaag doet dan zal de thermische beveiliging ingeschakeld worden en kun je de lift tot 30 minuten niet bewegen. Na deze tijd zal de thermische beveiliging weer uitschakelen en kun je de TV lift gewoon weer gebruiken. Dit is wel iets om rekening te houden bij installatie en afstellen van de lift. Het is dus niet nodig om een reset uit te voeren, maar even af te wachten totdat de lift weer werkt.
Specificatie:
Geschikt voor: 37 t/m 65 inch schermen
Draagvermogen: 60 kg
VESA Compatibel: 200x200, 200x300, 300x200, 200x400, 400x200, 300x300,300x400, 400x300, 600x200, 350x350, 500x300, 400x400, 600x300, 500x400, 600x400
Minimale hoogte kast: Afhankelijk van positie hart VESA (midden van de ophanggaten)
Minimale breedte kast: Breedte TV + 0,5 cm beide zijde TV
Minimale inbouwdiepte: 245 mm (ook afhankelijk dikte TV)
Hoogte 785 - 1685 mm
Totale hoogte verstelling TV lift: 90 cm (900 mm)
Beweging Snelheid: +/- 2 cm per seconde. Draaien 1,5 rpm
Kantelbaar: Nee
Draaibaar: Nee
Bediening: Via RF afstandsbediening, met de Tuya App (via Smartphone of tablet) of via spraak op Google Home of Amazone Alexa
Materiaal: Staal, Kunststof
Afwerking: Kras vaste laag poedercoating
Kleur: Zwart
Bijzonderheid 1: Zowel vanaf vloer als vanaf plafond te gebruiken
Bijzonderheid 2: Zowel met "klepdrager" als "klepduwer"
Garantie: 2 Jaar
Specificatie:
Geschikt voor: 37 t/m 65 inch schermen
Draagvermogen: 60 kg
VESA Compatibel: 200x200, 200x300, 300x200, 200x400, 400x200, 300x300,300x400, 400x300, 600x200, 350x350, 500x300, 400x400, 600x300, 500x400, 600x400
Minimale hoogte kast: Afhankelijk van positie hart VESA (midden van de ophanggaten)
Minimale breedte kast: Breedte TV + 0,5 cm beide zijde TV
Minimale inbouwdiepte: 245 mm (ook afhankelijk dikte TV)
Hoogte 785 - 1685 mm
Totale hoogte verstelling TV lift: 90 cm (900 mm)
Beweging Snelheid: +/- 2 cm per seconde. Draaien 1,5 rpm
Kantelbaar: Nee
Draaibaar: Nee
Bediening: Via RF afstandsbediening, met de Tuya App (via Smartphone of tablet) of via spraak op Google Home of Amazone Alexa
Materiaal: Staal, Kunststof
Afwerking: Kras vaste laag poedercoating
Kleur: Zwart
Bijzonderheid 1: Zowel vanaf vloer als vanaf plafond te gebruiken
Bijzonderheid 2: Zowel met "klepdrager" als "klepduwer"
Garantie: 2 Jaar
Draagvermogen: 60 kg
VESA Compatibel: 200x200, 200x300, 300x200, 200x400, 400x200, 300x300,300x400, 400x300, 600x200, 350x350, 500x300, 400x400, 600x300, 500x400, 600x400
Minimale hoogte kast: Afhankelijk van positie hart VESA (midden van de ophanggaten)
Minimale breedte kast: Breedte TV + 0,5 cm beide zijde TV
Minimale inbouwdiepte: 245 mm (ook afhankelijk dikte TV)
Hoogte 785 - 1685 mm
Totale hoogte verstelling TV lift: 90 cm (900 mm)
Beweging Snelheid: +/- 2 cm per seconde. Draaien 1,5 rpm
Kantelbaar: Nee
Draaibaar: Nee
Bediening: Via RF afstandsbediening, met de Tuya App (via Smartphone of tablet) of via spraak op Google Home of Amazone Alexa
Materiaal: Staal, Kunststof
Afwerking: Kras vaste laag poedercoating
Kleur: Zwart
Bijzonderheid 1: Zowel vanaf vloer als vanaf plafond te gebruiken
Bijzonderheid 2: Zowel met "klepdrager" als "klepduwer"
Garantie: 2 Jaar
Technische support & Problemen oplossen
De afstandsbediening van mijn tv-lift werkt niet meer, wat kan ik doen?
Vervelend dat de afstandsbediening niet reageert! Je kunt zelf de volgende stappen doorlopen om het probleem op te lossen:
Controleer de batterijen:
Brandt het lampje niet als je een knop indrukt, of knippert het lampje? Vervang dan de batterijen door nieuwe exemplaren
Maak het systeem stroomloos:
Reageert de lift nog steeds niet, ondanks het brandende lampje? Haal de stekker van de TV-lift dan voor een half uur uit het stopcontact. Sluit de stekker daarna weer aan om het systeem te resetten.
Werkt de afstandsbediening daarna nog niet?
Voer dan de volgende resetprocedure uit:
Resetprocedure
Stap 1: Als de lift in een meubel is ingebouwd, verwijder dan eerst de deksel- of klepbevestiging van de lift., anders kan de lift tijdens de reset niet zakken naar het laagste punt.
Stap 2: Control box koppelen Zorg dat de stroom is aangesloten. Druk het pinnetje van de control box kort in met een kleine schroevendraaier tot je een piep hoort. Druk daarna direct kort op de 'SET'-knop van de afstandsbediening. Je hoort nu gedurende 10 seconden een aantal piepjes. Wacht deze 10 seconden!
Stap 3: Druk nu 3 seconden lang op de 'OK'-toets van de afstandsbediening tot er een piep te horen is. De beugel zal nu helemaal zakken en daarna weer een klein stukje omhoog komen om de laagste stand te bepalen. De reset is volledig geslaagd. De tv-lift moet nu weer naar behoren functioneren.
De tv-lift reageert niet en piept, wat betekent dit?
Als de tv-lift niet direct omhoog of omlaag gaat, geeft het systeem met piepjes aan wat er aan de hand is. Let goed op het aantal piepjes nadat je op de knop drukt:
De lift piept 3 keer (Systeemfout):
Het systeem heeft een fout gedetecteerd. Je kunt dit eenvoudig oplossen door het systeem te resetten. Volg hiervoor de resetprocedure hierboven.
Blijft de lift 3 keer piepen na de reset?
Controleer of je de juiste 4 korte zwarte inbus schroeven hebt gebruikt om het horizontale deel op de lift te monteren. Raadpleeg de handleiding om te controleren welke schroeven hier horen. Let op: Als de schroeven verkeerd of te lang zijn, drukken ze tegen de lift waardoor deze blokkeert en in storing schiet.
De lift piept 4 keer (Oververhitting):
Het systeem is waarschijnlijk oververhit geraakt. Dit kan gebeuren wanneer de lift direct achter elkaar meerdere keren omhoog en omlaag is gegaan. Bij normaal dagelijks gebruik komt dit nooit voor. Oplossing: Laat het apparaat ongeveer 30 minuten rusten zodat het kan afkoelen tot kamertemperatuur. Je hoort automatisch een geluidssignaal zodra de lift is afgekoeld en weer helemaal klaar is voor gebruik.
Geen reset uitvoeren in dit geval!
Hoe werkt de afstandsbediening?
Pijl omhoog op de afstandsbediening: Opwaartse beweging
Druk de knop om de lift omhoog te bewegen. Druk op OK om de lift te stoppen. Tip: ruim alle obstakels op binnen het bewegingsbereik.
Pijl omlaag op de afstandsbediening: Neerwaartse beweging
Druk op de knop om de lift omlaag te bewegen. Druk op OK om de lift te stoppen.Tip: ruim alle obstakels op binnen het bewegingsbereik.
Knop 1 op de afstandsbediening
Geheugen oproepen. Druk op de knop en de houder zal gaat automatisch naar de positie die is opgeslagen in de overeenkomstige knop "mem1".
Knop 2 op de afstandsbediening
Geheugen oproepen. Druk op de knop en de houder zal gaat automatisch naar de positie die is opgeslagen in de overeenkomstige knop "mem2".
Mem 1 of Mem 2 op de afstandsbediening:
Instelling hoogtelimiet. Ga eerst naar de stand die u wilt opslaan. Druk de gewenste mem knop 5 seconden in tot u een pieptoon hoort. Deze geeft aan dat de huidige hoogte nu is opgeslagen als hoogte instelling.
De TV lift gaat vanaf nu naar deze stand als u de toets ‘1 ‘ indrukt op de afstandsbediening.
De hoogtelimiet wordt gewist als de afstandsbediening wordt gereset.
2 jaar Garantie
De afstandsbediening van mijn tv-lift werkt niet meer, wat kan ik doen?
Vervelend dat de afstandsbediening niet reageert! Je kunt zelf de volgende stappen doorlopen om het probleem op te lossen:
Controleer de batterijen:
Brandt het lampje niet als je een knop indrukt, of knippert het lampje? Vervang dan de batterijen door nieuwe exemplaren
Maak het systeem stroomloos:
Reageert de lift nog steeds niet, ondanks het brandende lampje? Haal de stekker van de TV-lift dan voor een half uur uit het stopcontact. Sluit de stekker daarna weer aan om het systeem te resetten.
Werkt de afstandsbediening daarna nog niet?
Voer dan de volgende resetprocedure uit:
Resetprocedure
Stap 1: Als de lift in een meubel is ingebouwd, verwijder dan eerst de deksel- of klepbevestiging van de lift., anders kan de lift tijdens de reset niet zakken naar het laagste punt.
Stap 2: Control box koppelen Zorg dat de stroom is aangesloten. Druk het pinnetje van de control box kort in met een kleine schroevendraaier tot je een piep hoort. Druk daarna direct kort op de 'SET'-knop van de afstandsbediening. Je hoort nu gedurende 10 seconden een aantal piepjes. Wacht deze 10 seconden!
Stap 3: Druk nu 3 seconden lang op de 'OK'-toets van de afstandsbediening tot er een piep te horen is. De beugel zal nu helemaal zakken en daarna weer een klein stukje omhoog komen om de laagste stand te bepalen. De reset is volledig geslaagd. De tv-lift moet nu weer naar behoren functioneren.
De tv-lift reageert niet en piept, wat betekent dit?
Als de tv-lift niet direct omhoog of omlaag gaat, geeft het systeem met piepjes aan wat er aan de hand is. Let goed op het aantal piepjes nadat je op de knop drukt:
De lift piept 3 keer (Systeemfout):
Het systeem heeft een fout gedetecteerd. Je kunt dit eenvoudig oplossen door het systeem te resetten. Volg hiervoor de resetprocedure hierboven.
Blijft de lift 3 keer piepen na de reset?
Controleer of je de juiste 4 korte zwarte inbus schroeven hebt gebruikt om het horizontale deel op de lift te monteren. Raadpleeg de handleiding om te controleren welke schroeven hier horen. Let op: Als de schroeven verkeerd of te lang zijn, drukken ze tegen de lift waardoor deze blokkeert en in storing schiet.
De lift piept 4 keer (Oververhitting):
Het systeem is waarschijnlijk oververhit geraakt. Dit kan gebeuren wanneer de lift direct achter elkaar meerdere keren omhoog en omlaag is gegaan. Bij normaal dagelijks gebruik komt dit nooit voor. Oplossing: Laat het apparaat ongeveer 30 minuten rusten zodat het kan afkoelen tot kamertemperatuur. Je hoort automatisch een geluidssignaal zodra de lift is afgekoeld en weer helemaal klaar is voor gebruik.
Geen reset uitvoeren in dit geval!
Hoe werkt de afstandsbediening?
Pijl omhoog op de afstandsbediening: Opwaartse beweging
Druk de knop om de lift omhoog te bewegen. Druk op OK om de lift te stoppen. Tip: ruim alle obstakels op binnen het bewegingsbereik.
Pijl omlaag op de afstandsbediening: Neerwaartse beweging
Druk op de knop om de lift omlaag te bewegen. Druk op OK om de lift te stoppen.Tip: ruim alle obstakels op binnen het bewegingsbereik.
Knop 1 op de afstandsbediening
Geheugen oproepen. Druk op de knop en de houder zal gaat automatisch naar de positie die is opgeslagen in de overeenkomstige knop "mem1".
Knop 2 op de afstandsbediening
Geheugen oproepen. Druk op de knop en de houder zal gaat automatisch naar de positie die is opgeslagen in de overeenkomstige knop "mem2".
Mem 1 of Mem 2 op de afstandsbediening:
Instelling hoogtelimiet. Ga eerst naar de stand die u wilt opslaan. Druk de gewenste mem knop 5 seconden in tot u een pieptoon hoort. Deze geeft aan dat de huidige hoogte nu is opgeslagen als hoogte instelling.
De TV lift gaat vanaf nu naar deze stand als u de toets ‘1 ‘ indrukt op de afstandsbediening.
De hoogtelimiet wordt gewist als de afstandsbediening wordt gereset.
2 jaar Garantie

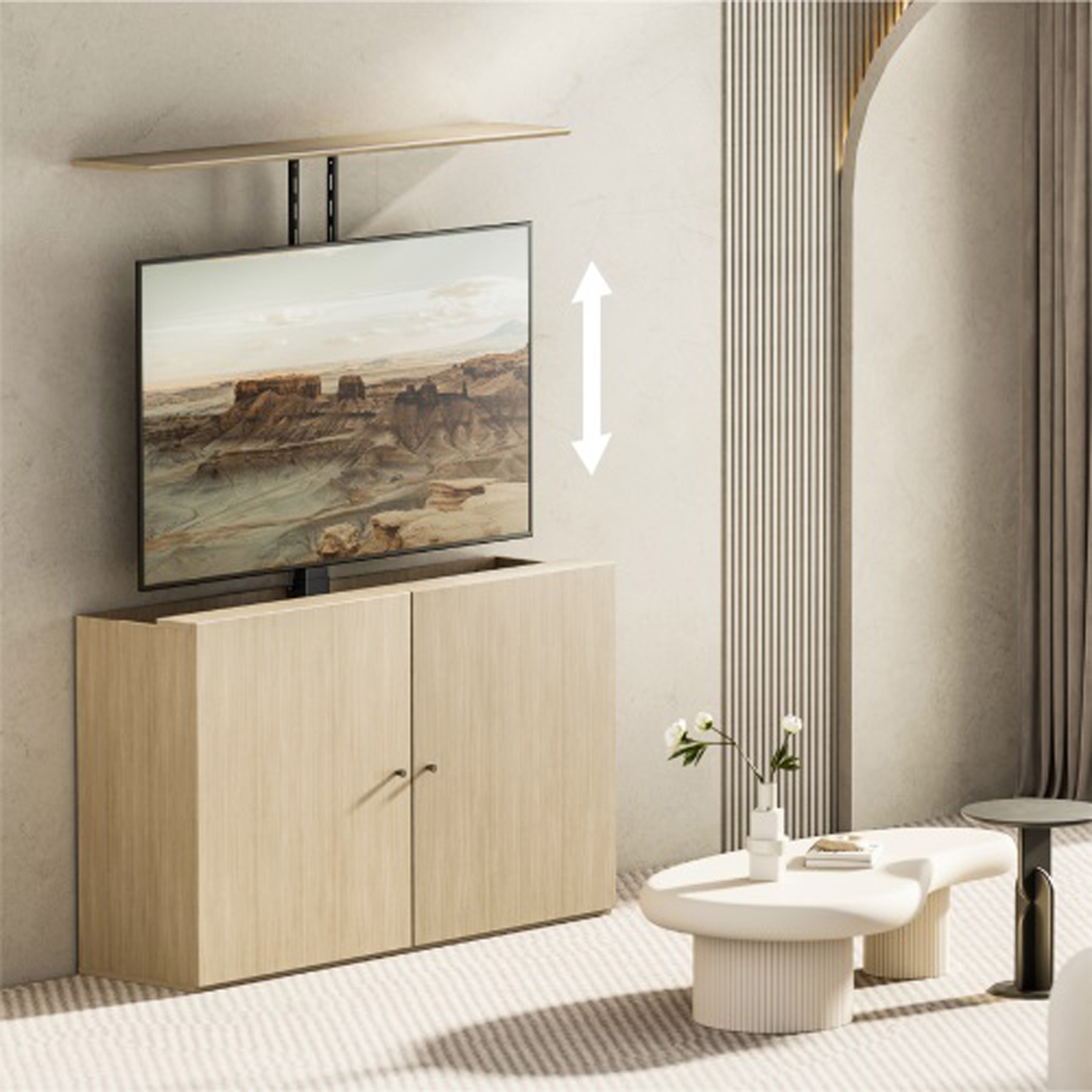

Montage in kast instructie
Waar je rekening mee moet houden is de voet van de TV lift. De TV zal minimaal 60 mm boven de vloer moeten komen te hangen en de klepdrager of de stang die de klep duwt zal aan de bovenzijde nog 10 mm nodig hebben.
Bij de GN 33-4 lift kun je het midden van de 4 gaten die achterop de TV zitten op een hoogte positie bevestigen van minimaal 491 mm tot maximaal 691 mm. Dit is telkens met stappen van 5 cm te verhogen. Dus het midden van de 4 gaten achterop je TV is op een hoogte te hangen van 491 mm, 541 mm, 591 mm, 641 mm, 691 mm.
Voorbeeld:
Stel je heb een TV van 55 inch TV, met een hoogte van 71 cm. Met een VESA gatenpatroon van 400x400 mm, waarvan de gaten exact rondom het midden van het scherm zitten. Dan zit het midden van deze 4 gaten dus precies 355 mm vanaf de onderzijde van de TV en 355 mm vanaf de bovenzijde van de TV.
Als ik het scherm en het midden van de 4 gaten dan op de laagst mogelijke positie op de lift monteer. De 491 mm dan zou de TV op 491 mm - 355 mm = 136 mm vanaf de bodem van de kast komen te hangen. Wat dus voldoende is, omdat je minimaal 60 mm vanaf de bodem moet komen in verband met de voet.
491 mm (bevestigingshoogte midden van de 4 ophanggaten van de TV)
355 mm naar onderzijde TV (491 - 355 mm = 136 mm vanaf de bodem van de kast)
355 mm vanaf midden gaten naar bovenzijde TV (491 + 355 mm = 846 mm)
Dat betekent dus dat de TV op een minimale hoogte uit zou komen van 846 mm. Dan heeft de klep duwer of de klepdrager ook nog +/- 10 mm nodig en zou je dus uitkomen op een binnenmaat kast hoogte van minimaal 856 mm.
Zoals gezegd, je kunt de hoogte van het midden van de 4 gaten ook hoger hangen, vanzelfsprekend gaat de hoogte van de binnenmaat van de kast dan ook mee naar boven met stappen van 50 mm tot maximaal een hoogte van 1056 mm.
Als je dus de maten weet vanaf het midden van de 4 gaten op je TV tot bovenzijde TV en de maten van het midden van de 4 gaten van je TV tot onderzijde TV dan kun je het eenvoudig allemaal zelf berekenen.
Hoe breed en hoe diep moet de kast minimaal zijn?
De minimale breedte van de kast is de breedte van de TV plus ongeveer 0,5 cm aan beide zijde. Breder kan uiteraard ook maar is niet noodzakelijk. De diepte van de kast, zal door de voet van 215 mm en de kabel die hier aan de voorzijde uit komt minimaal 245 mm moeten zijn.
Hoe hoog komt de TV dan uiteindelijk maximaal?
De maximale uitslag van deze TV lift is 900 mm, dat houdt in dat hij maximaal 900 mm omhoog komt. Een 65 inch TV is ongeveer 83 cm hoog waardoor hij niet erg ver boven een kast uit zou steken. Al is 5 tot 6 cm vaak voldoende
Waar je rekening mee moet houden is de voet van de TV lift. De TV zal minimaal 60 mm boven de vloer moeten komen te hangen en de klepdrager of de stang die de klep duwt zal aan de bovenzijde nog 10 mm nodig hebben.
Bij de GN 33-4 lift kun je het midden van de 4 gaten die achterop de TV zitten op een hoogte positie bevestigen van minimaal 491 mm tot maximaal 691 mm. Dit is telkens met stappen van 5 cm te verhogen. Dus het midden van de 4 gaten achterop je TV is op een hoogte te hangen van 491 mm, 541 mm, 591 mm, 641 mm, 691 mm.
Voorbeeld:
Stel je heb een TV van 55 inch TV, met een hoogte van 71 cm. Met een VESA gatenpatroon van 400x400 mm, waarvan de gaten exact rondom het midden van het scherm zitten. Dan zit het midden van deze 4 gaten dus precies 355 mm vanaf de onderzijde van de TV en 355 mm vanaf de bovenzijde van de TV.
Als ik het scherm en het midden van de 4 gaten dan op de laagst mogelijke positie op de lift monteer. De 491 mm dan zou de TV op 491 mm - 355 mm = 136 mm vanaf de bodem van de kast komen te hangen. Wat dus voldoende is, omdat je minimaal 60 mm vanaf de bodem moet komen in verband met de voet.
491 mm (bevestigingshoogte midden van de 4 ophanggaten van de TV)
355 mm naar onderzijde TV (491 - 355 mm = 136 mm vanaf de bodem van de kast)
355 mm vanaf midden gaten naar bovenzijde TV (491 + 355 mm = 846 mm)
Dat betekent dus dat de TV op een minimale hoogte uit zou komen van 846 mm. Dan heeft de klep duwer of de klepdrager ook nog +/- 10 mm nodig en zou je dus uitkomen op een binnenmaat kast hoogte van minimaal 856 mm.
Zoals gezegd, je kunt de hoogte van het midden van de 4 gaten ook hoger hangen, vanzelfsprekend gaat de hoogte van de binnenmaat van de kast dan ook mee naar boven met stappen van 50 mm tot maximaal een hoogte van 1056 mm.
Als je dus de maten weet vanaf het midden van de 4 gaten op je TV tot bovenzijde TV en de maten van het midden van de 4 gaten van je TV tot onderzijde TV dan kun je het eenvoudig allemaal zelf berekenen.
Hoe breed en hoe diep moet de kast minimaal zijn?
De minimale breedte van de kast is de breedte van de TV plus ongeveer 0,5 cm aan beide zijde. Breder kan uiteraard ook maar is niet noodzakelijk. De diepte van de kast, zal door de voet van 215 mm en de kabel die hier aan de voorzijde uit komt minimaal 245 mm moeten zijn.
Hoe hoog komt de TV dan uiteindelijk maximaal?
De maximale uitslag van deze TV lift is 900 mm, dat houdt in dat hij maximaal 900 mm omhoog komt. Een 65 inch TV is ongeveer 83 cm hoog waardoor hij niet erg ver boven een kast uit zou steken. Al is 5 tot 6 cm vaak voldoende
Compatibiliteit & Afmetingen
Voor welke TV-maten is de GN33-3 geschikt?Geschikt voor schermen van 37 tot en met 65 inch. Het maximale draagvermogen is 60 kg.
Welke VESA-maten ondersteunt deze TV-lift?
De lift ondersteunt VESA-maten van 200x200, 200x300, 300x200, 200x400, 400x200, 300x300,300x400, 400x300, 600x200, 350x350, 500x300, 400x400, 600x300, 500x400, 600x400
Hoe groot moet mijn kast minimaal zijn?
Breedte: De breedte van uw TV plus minimaal 0,5 cm aan beide zijden.Diepte: Minimaal 24,5 cm (afhankelijk van de dikte van uw TV). Hoogte: Dit hangt af van de positie van het midden van de ophanggaten (hart VESA) van uw TV.
Montage & Installatie

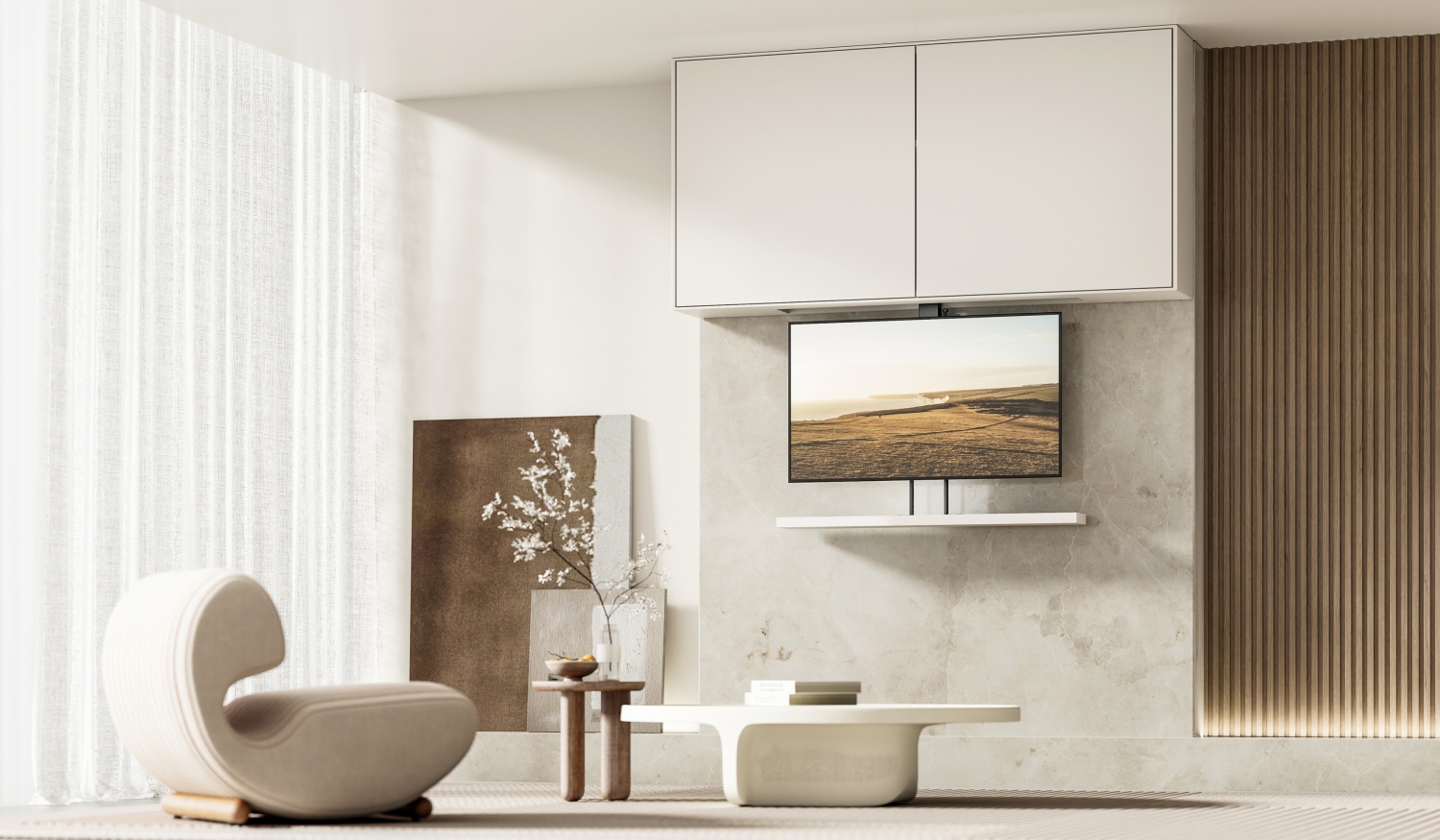

Kan ik de lift ook aan het plafond monteren?Ja. De lift werkt flexibel omhoog (vanuit een kast) én omlaag (vanaf het plafond).

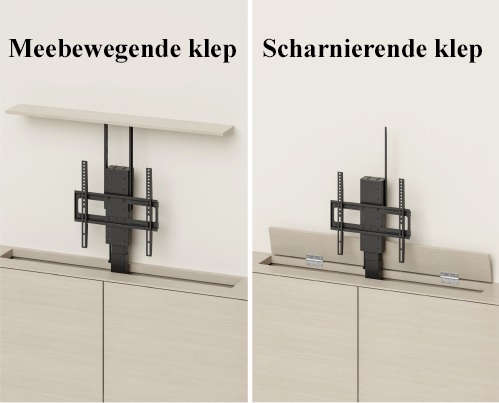

Welke soorten kastkleppen kan ik gebruiken?
U kunt kiezen voor een meebewegende klep (bevestigd op de lift).U kunt kiezen voor een scharnierende klep (die wordt opengeduwd met de meegeleverde dekselduwer).
Is de TV-lift eenvoudig zelf te monteren?
Ja, de montage is zeer eenvoudig. U bevestigt de vloerplaat aan de bodem van de kast en schroeft de achterzijde met 2 schroeven vast aan de achterwand voor maximale stabiliteit.
Worden montagematerialen meegeleverd?
Ja, de lift wordt compleet geleverd inclusief alle benodigde installatiematerialen en een duidelijke handleiding.
Hoe lang is de stroomkabel?
De meegeleverde stroomkabel is 1,5 meter lang.
Advies voor Zelfbouw
Ik ga zelf een kast maken, waar moet ik rekening mee houden?Ons advies is: koop eerst de TV-lift en bouw daarna pas de kast. De exacte hoogte hangt namelijk af van uw specifieke TV en de positie van de VESA-ophanggaten op uw TV.
Bediening & Slimme Functies
Hoe kan ik de TV-lift bedienen?Met de meegeleverde RF-afstandsbediening. Met uw smartphone of tablet via de Tuya App. Met uw stem via Google Home of Amazon Alexa (Engels).
Kun je favoriete hoogtes opslaan?
Ja. De afstandsbediening heeft 2 geheugenposities voor uw favoriete hoogtes.
Veiligheid & Techniek
Wat doet de 'Collision Avoidance' functie?Dit ingebouwde veiligheidssysteem voorkomt schade en ongelukken door de beweging te stoppen bij een obstakel.
Mijn TV-lift reageert plotseling niet meer tijdens het testen. Wat is er aan de hand?
De thermische beveiliging tegen oververhitting is dan ingeschakeld.Dit gebeurt als u de lift te vaak achter elkaar omhoog en omlaag beweegt. Oplossing: U hoeft de lift niet te resetten. Wacht maximaal 30 minuten tot de motor is afgekoeld, waarna hij weer normaal werkt.
Technische support & Problemen oplossen
De afstandsbediening van mijn tv-lift werkt niet meer, wat kan ik doen?Vervelend dat de afstandsbediening niet reageert! Je kunt zelf de volgende stappen doorlopen om het probleem op te lossen:
Controleer de batterijen:
Brandt het lampje niet als je een knop indrukt, of knippert het lampje? Vervang dan de batterijen door nieuwe exemplaren
Maak het systeem stroomloos:
Reageert de lift nog steeds niet, ondanks het brandende lampje? Haal de stekker van de TV-lift dan voor een half uur uit het stopcontact. Sluit de stekker daarna weer aan om het systeem te resetten.
Werkt de afstandsbediening daarna nog niet?
Voer dan de volgende resetprocedure uit:
Resetprocedure
Stap 1: Als de lift in een meubel is ingebouwd, verwijder dan eerst de deksel- of klepbevestiging van de lift., anders kan de lift tijdens de reset niet zakken naar het laagste punt.
Stap 2: Control box koppelen Zorg dat de stroom is aangesloten. Druk het pinnetje van de control box kort in met een kleine schroevendraaier tot je een piep hoort. Druk daarna direct kort op de 'SET'-knop van de afstandsbediening. Je hoort nu gedurende 10 seconden een aantal piepjes. Wacht deze 10 seconden!
Stap 3: Druk nu 3 seconden lang op de 'OK'-toets van de afstandsbediening tot er een piep te horen is. De beugel zal nu helemaal zakken en daarna weer een klein stukje omhoog komen om de laagste stand te bepalen. De reset is volledig geslaagd. De tv-lift moet nu weer naar behoren functioneren.
De tv-lift reageert niet en piept, wat betekent dit?
Als de tv-lift niet direct omhoog of omlaag gaat, geeft het systeem met piepjes aan wat er aan de hand is. Let goed op het aantal piepjes nadat je op de knop drukt:
De lift piept 3 keer (Systeemfout):
Het systeem heeft een fout gedetecteerd. Je kunt dit eenvoudig oplossen door het systeem te resetten. Volg hiervoor de resetprocedure hierboven.
Blijft de lift 3 keer piepen na de reset?
Controleer of je de juiste 4 korte zwarte inbus schroeven hebt gebruikt om het horizontale deel op de lift te monteren. Raadpleeg de handleiding om te controleren welke schroeven hier horen. Let op: Als de schroeven verkeerd of te lang zijn, drukken ze tegen de lift waardoor deze blokkeert en in storing schiet.
De lift piept 4 keer (Oververhitting):
Het systeem is waarschijnlijk oververhit geraakt. Dit kan gebeuren wanneer de lift direct achter elkaar meerdere keren omhoog en omlaag is gegaan. Bij normaal dagelijks gebruik komt dit nooit voor. Oplossing: Laat het apparaat ongeveer 30 minuten rusten zodat het kan afkoelen tot kamertemperatuur. Je hoort automatisch een geluidssignaal zodra de lift is afgekoeld en weer helemaal klaar is voor gebruik.
Geen reset uitvoeren in dit geval!
Garantie & Bestellen
Hoeveel jaar garantie zit er op de Golden Note TV-lift?U ontvangt standaard 2 jaar garantie op dit product.
Verkoopt u ook bijpassende TV-meubels?
Ja! Wij verkopen ook complete TV-meubels waarin deze lift al is geïntegreerd. Kijk hiervoor bij de TV lift met meubel groep op onze website.
Specificatie
Geschikt voor: 37 t/m 65 inch schermenDraagvermogen: 60 kg
VESA Compatibel: 200x200, 200x300, 300x200, 200x400, 400x200, 300x300,300x400, 400x300, 600x200, 350x350, 500x300, 400x400, 600x300, 500x400, 600x400
Minimale hoogte kast: Afhankelijk van positie hart VESA (midden van de ophanggaten)
Minimale breedte kast: Breedte TV + 0,5 cm beide zijde TV
Minimale inbouwdiepte: 215 mm (ook afhankelijk dikte TV)
Hoogte 785 - 1685 mm
Totale hoogte verstelling TV lift: 90 cm (900 mm)
Beweging Snelheid: +/- 2 cm per seconde. Draaien 1,5 rpm
Kantelbaar: Nee
Draaibaar: Nee
Bediening: Via RF afstandsbediening, met de Tuya App (via Smartphone of tablet) of via spraak op Google Home of Amazone Alexa
Materiaal: Staal, Kunststof
Afwerking: Kras vaste laag poedercoating
Kleur: Zwart
Bijzonderheid 1: Zowel vanaf vloer als vanaf plafond te gebruiken
Bijzonderheid 2: Zowel met "klepdrager" als "klepduwer"
Garantie: 2 Jaar
€289,00
€205,00
Aanbevolen producten
€0,75
€15,00
€10,50
